Huidige situatie
Hieronder staan enkele foto’s van de huidige situatie op het dak bij PE0CDN.
Screenshot van de hoofdmast, gezien vanaf een webcam bij het dakraam. Klik hier als er niets getoond wordt.

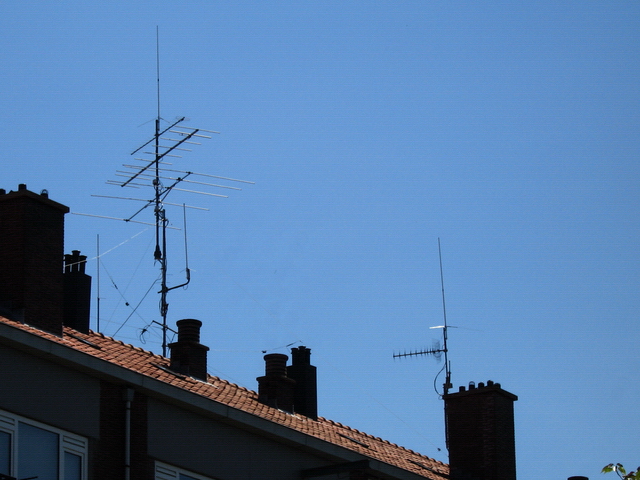

Geheel links een mastje met in top een Diamond V2000 3-band verticale rondstraler (6m, 2m, 70cm) en daaronder draaibaar opgesteld een DVB-T verticale richtantenne kan 21-68 12-el.
Geheel rechts aan de schoorsteen een nieuwe mast met in top een Diamond X50N 2-band verticale rondstraler (2m, 70cm).
In de hoofdmast bevinden zich van boven naar beneden: in top een Diamond V2000 3-band verticale rondstraler (6m, 2m, 70cm) en daaronder draaibaar opgesteld een horizontaal gepolariseerde 19-el 70cm yagi, een horizontaal gepolariseerde 9-el 2m yagi en een horizontaal gepolariseerde 5-el 6m antenne (Tonna, F9FT). Daaronder twee zijdragers met elk een Diamond X50N 2-band verticale rondstraler (2m, 70cm) en tenslotte de HF-draadantenne Diamond WD-8010. Het draaibare topstuk van de hoofdmast word aangedreven door een Yaesu G-1000 DXC rotor met steunlager.
-

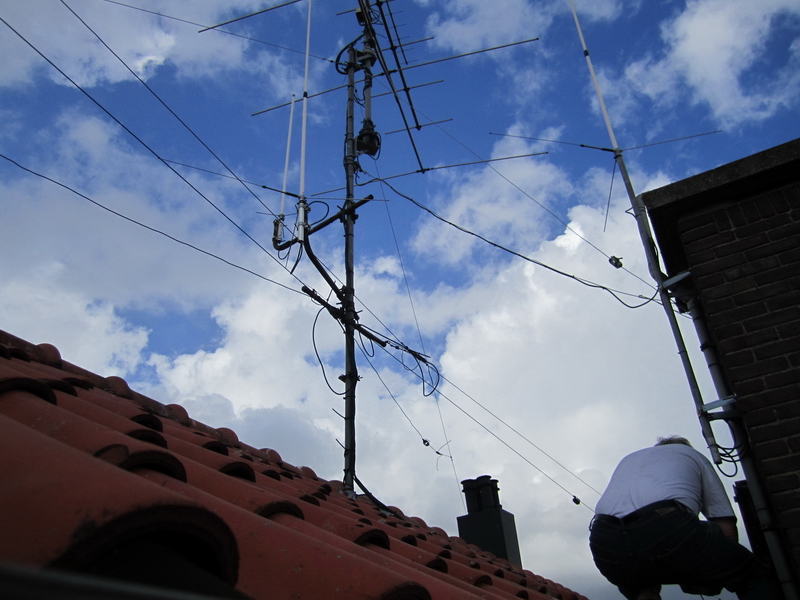

- De antenne-installatie gezien vanaf de achterzijde.
-

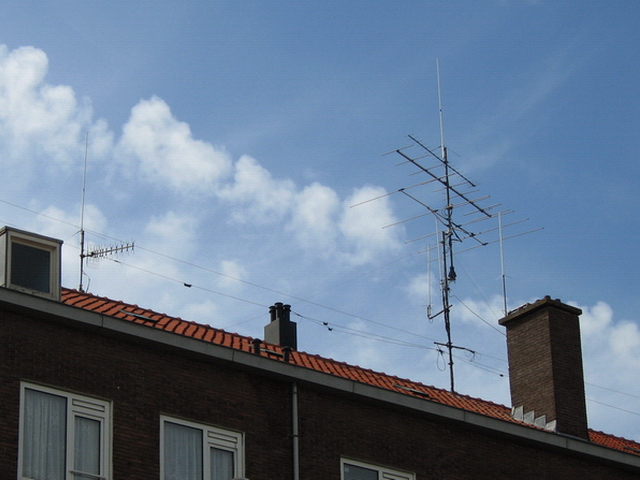

- De antenne-installatie gezien vanaf de voorzijde.
Werkzaamheden
In onderstaande fotogalerij krijg je een impressie van wat werkzaamheden aan het antennepark.
-

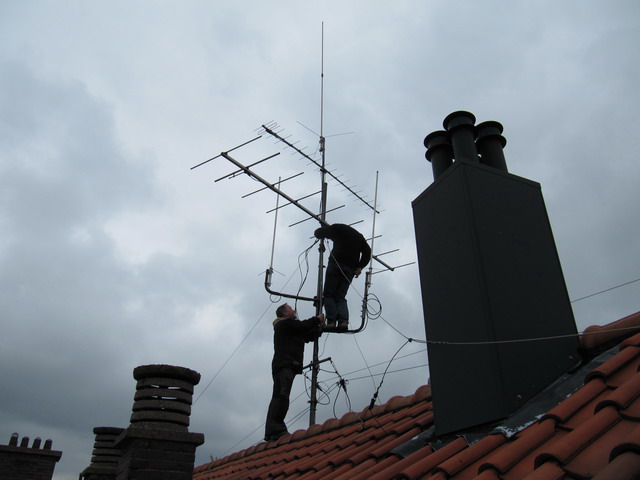

- De oude mast wordt gestript.
-

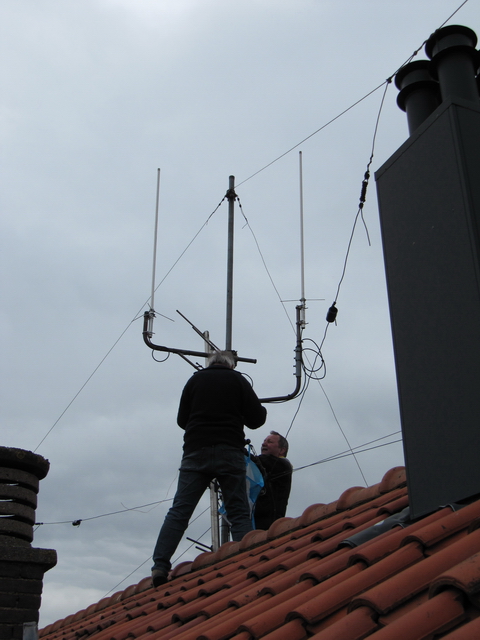

- De antennes zijn verwijderd uit de top.
-

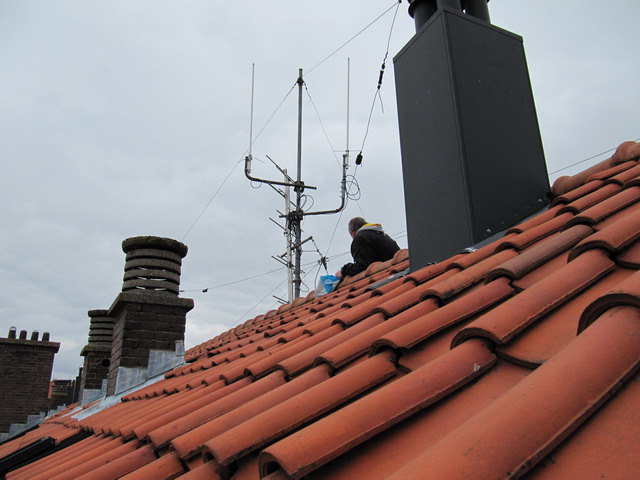

- Klaar voor de wederopbouw.
-

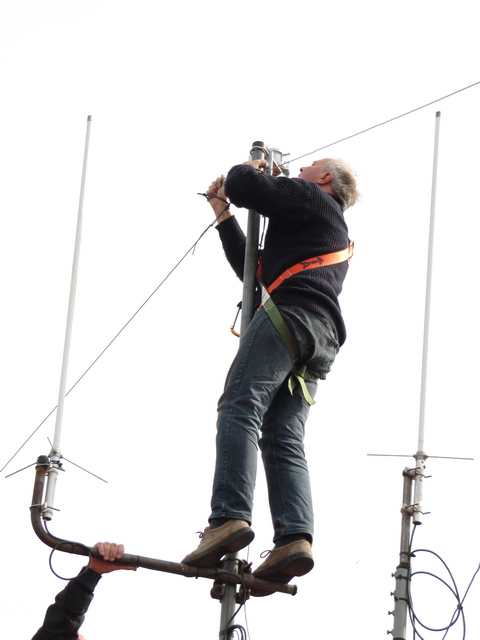

- Jos monteert het nieuwe steunlager.
-

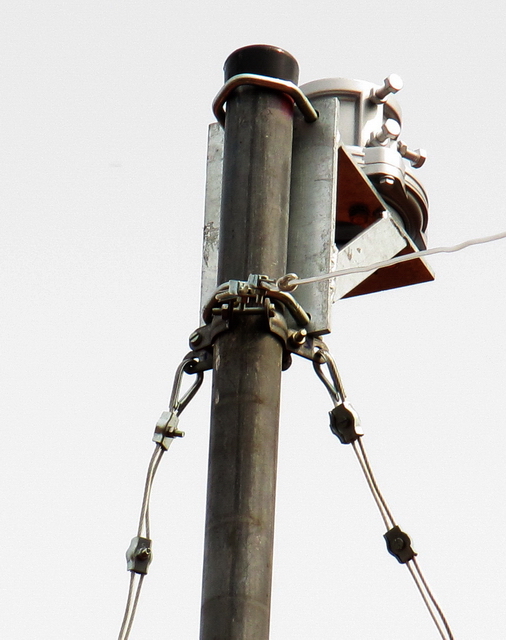

- Detail opname van het nieuwe steunlager.
-

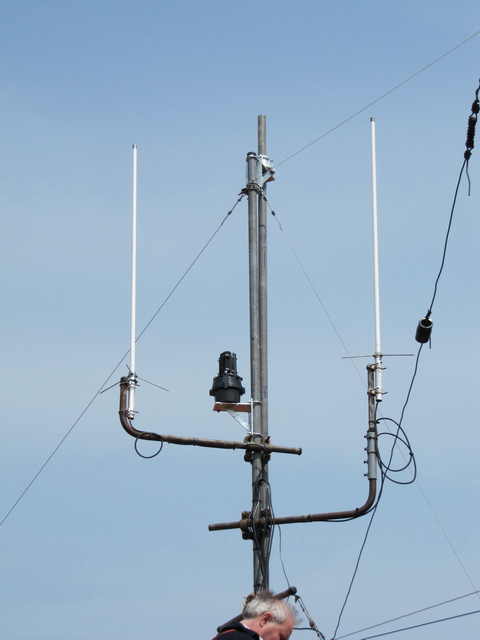

- De rotor wordt geplaatst.
-

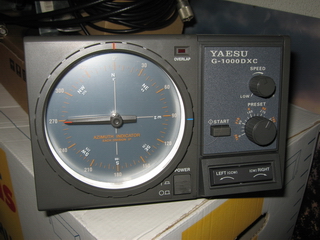

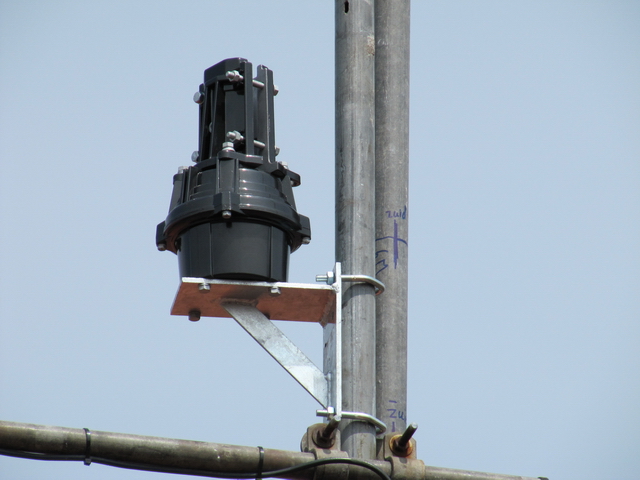

- Detail opname van de Yaesu G-1000 DXC rotor.
-
- Het topstuk is in het steunlager gehangen en wordt in de rotor geplaatst.
-

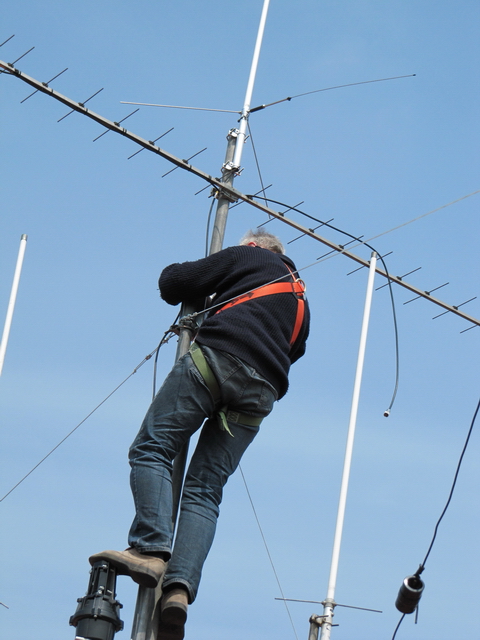

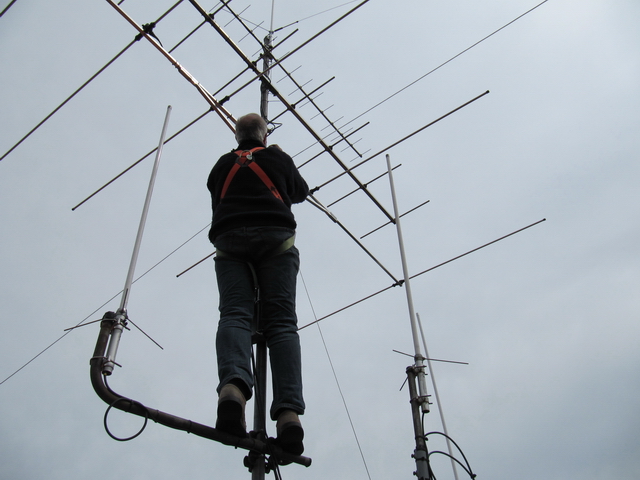

- Jos tussen de antenne’s.
-

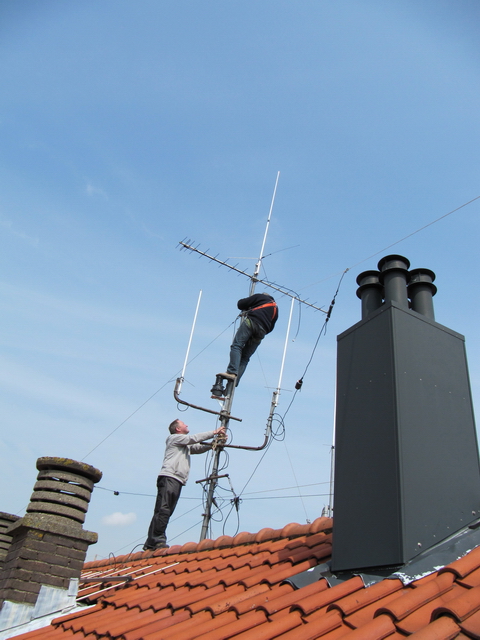

- Jos en Willem (PD0AQU) aan het werk.
-

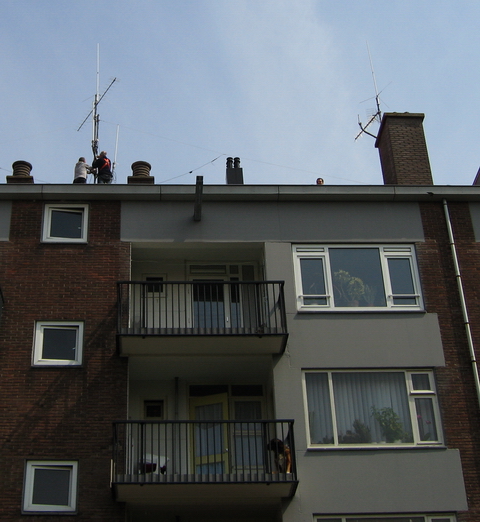

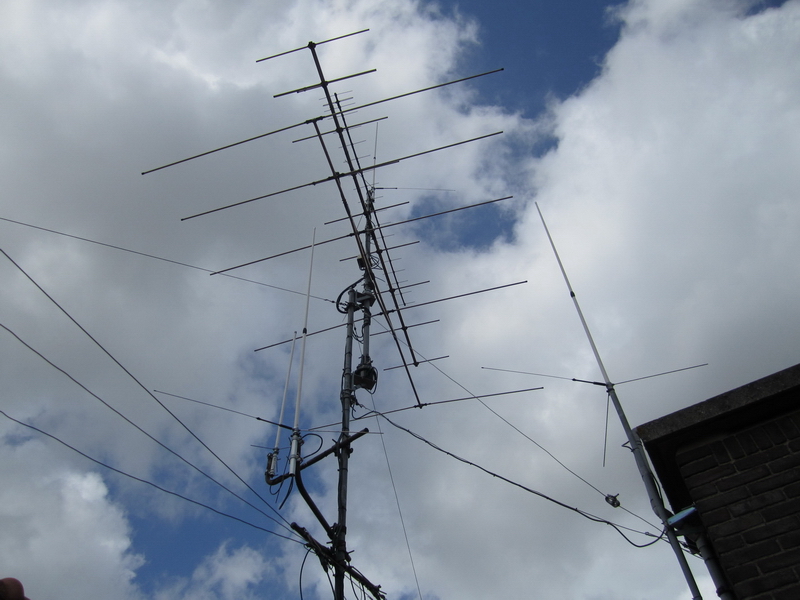

- Zo ziet het er vanaf de grond uit.
-

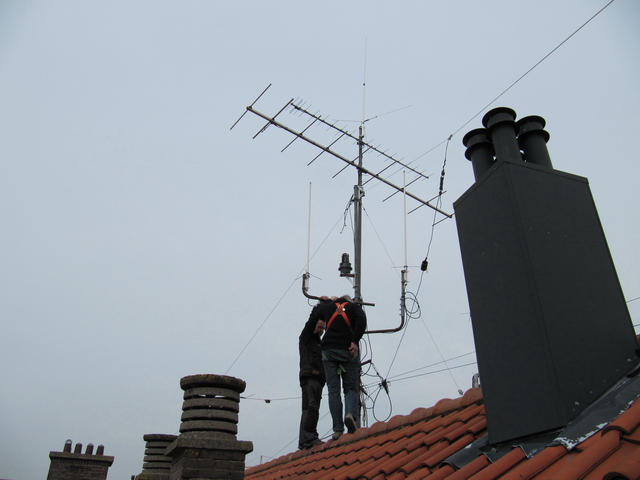

- Ontbreekt alleen nog de 6m beam.
-

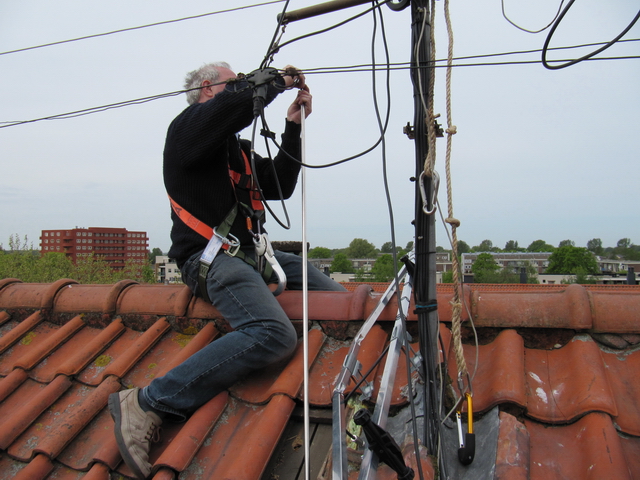

- Jos knutselt de elementen van de 6m beam in elkaar op het nokje van het dak.
-
- En daar hangt de 6m beam te glimmen in de zon.
-
- De yagi’s met koppelfilter in de mast.
-
- Willem PD0AQU in actie, met een zuur lachje?
-
- Toch geen slecht resultaat.
-

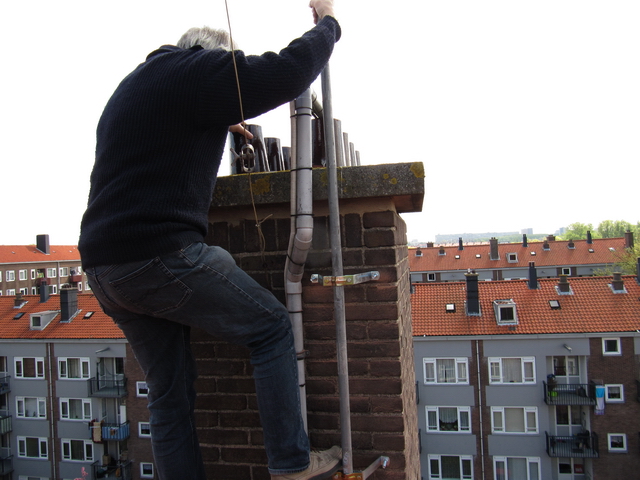

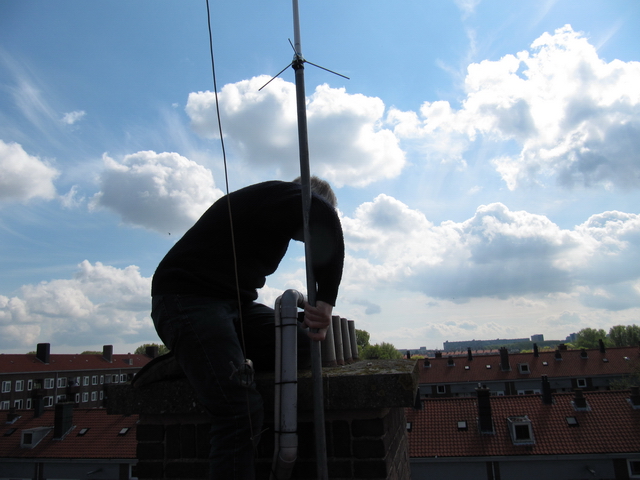

- Voor Ferdi (PD0FDZ) werdt een extra mast aan een schoorsteen bevestigd.
-
- Even kracht zetten.
-

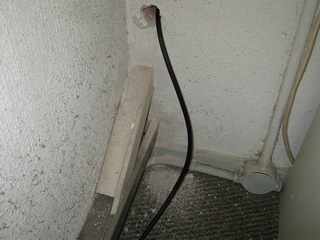

- oor de rotor-bedieningskabel werd nog snel een gaatje in de muur van de shack geboord.
-
- oor de rotor-bedieningskabel werd nog snel een gaatje in de muur van de shack geboord.
-

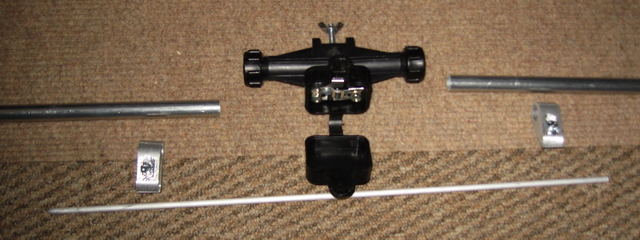

- Overzicht van de aanpas-stub voor de 6m beam.
Update 1 mei 2011
Op 1 mei 2011 is ‘klein onderhoud’ aan de antenne-installatie verricht. Alle bouten, moeren en tuien werden gecontroleerd en er werd van de gelegenheid gebruik gemaakt een kleine upgrade aan het antennepark uit te voeren. Er zijn twee X50N antenne’s vervangen door V2000 type’s. Eén exemplaar in de hoofdmast en de antenne op de mast van Ferdi, PD0FDZ werden omgewisseld voor de V2000 3-band rondstraler voor 2m, 70cm en 6 meter. Hieronder een kleine foto-impressie.
-

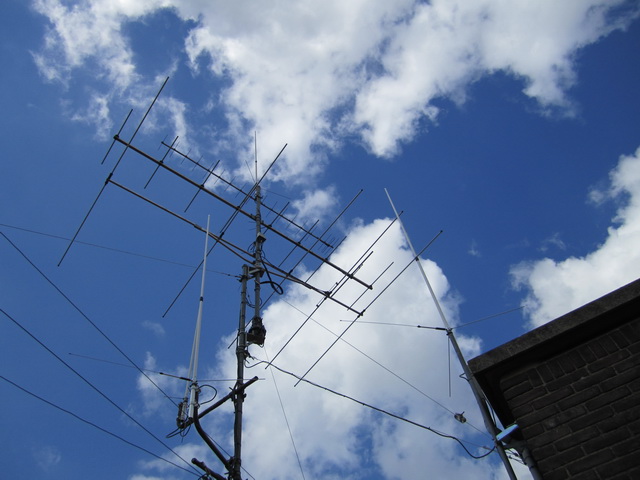

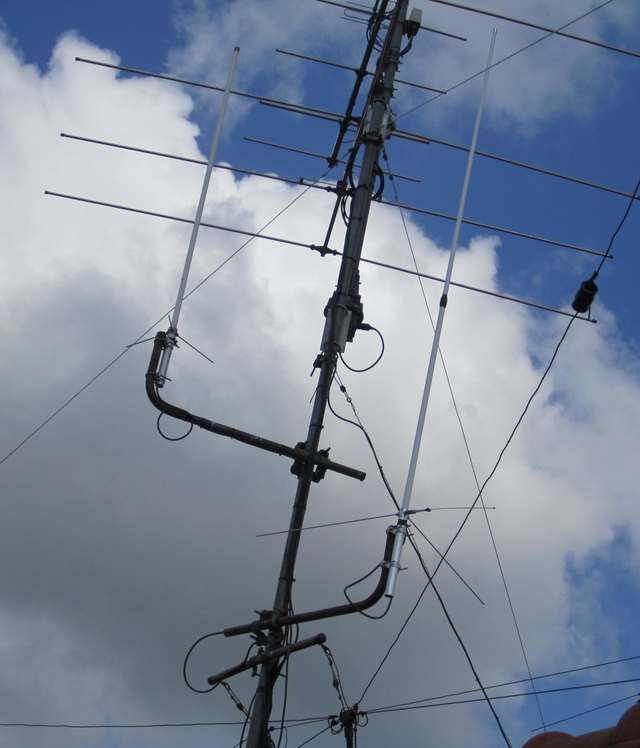

- De nieuwe situatie, 1 Mei 2011.
-
- Links de oude X50N, rechts de nieuwe V2000 in de hoofdmast.
-

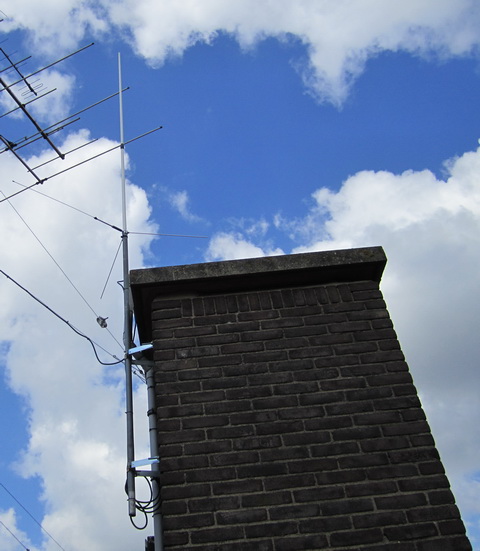

- De nieuwe V2000 voor Ferdi, PD0FDZ.
Update 18 augustus 2013 – Reparatie HF-dipool
Even het dak op geweest om de gebroken open draad-dipool te repareren. Er bleek dat er een spanner in tweeën gebroken was. Verder waren alle ophangpunten van de baluns bijna doorgerot. En was aan één kant de draad van de dipool bij de balun afgebroken doordat hij door het breken van de spanner de klap waarschijnlijk heeft opgevangen. Kortom, veel ge-etter om alles weer een beetje te krijgen zoals het zou moeten zijn.
-

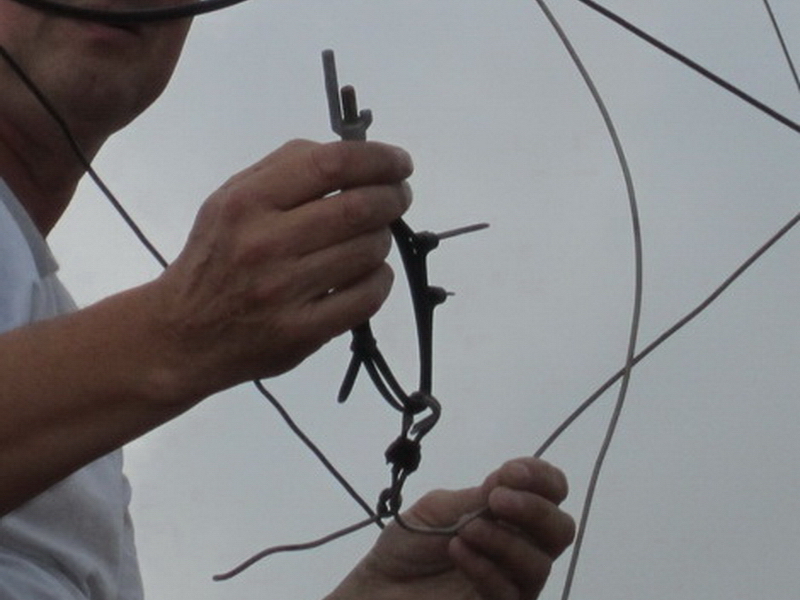

- De afgebroken spanner.
-

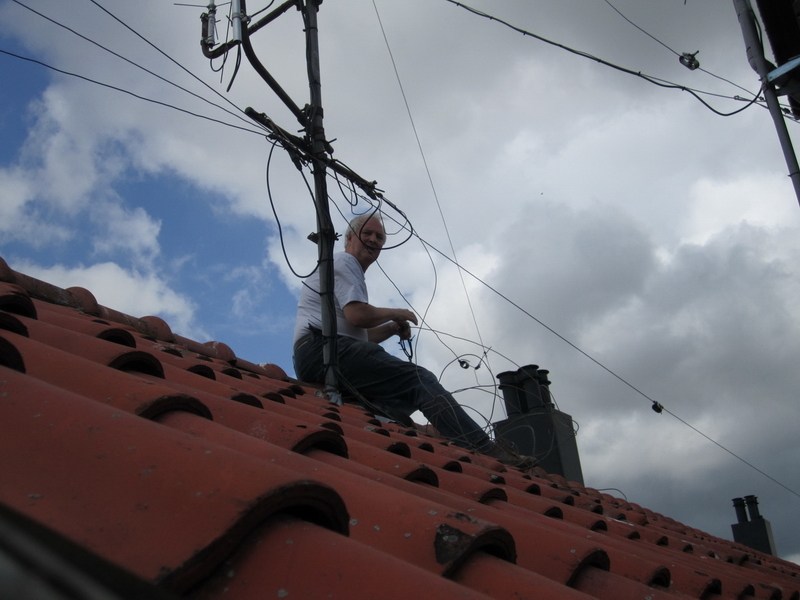

- Jos tussen de bossen draad.
-

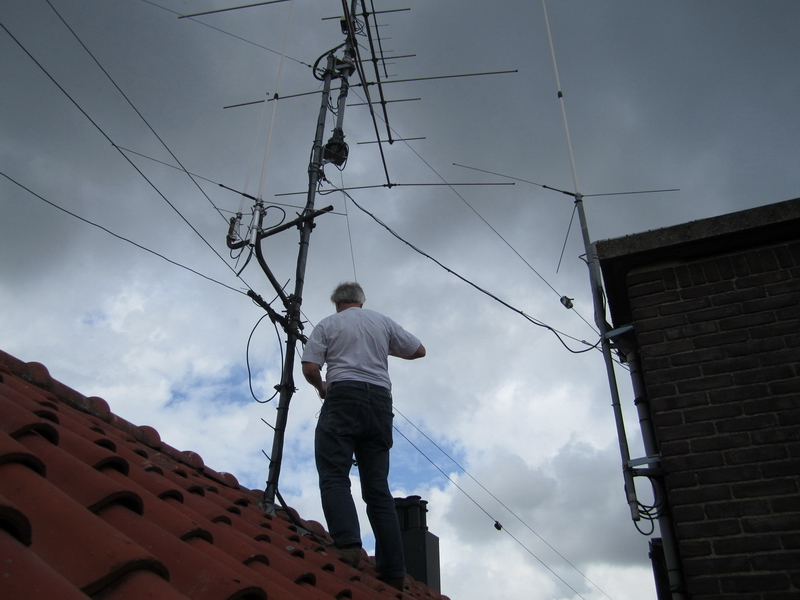

- Het begint weer vorm te krijgen.
-
- Dreigende regenwolken, maar bijna klaar!
-
- Zo kan-ie er weer even tegen
